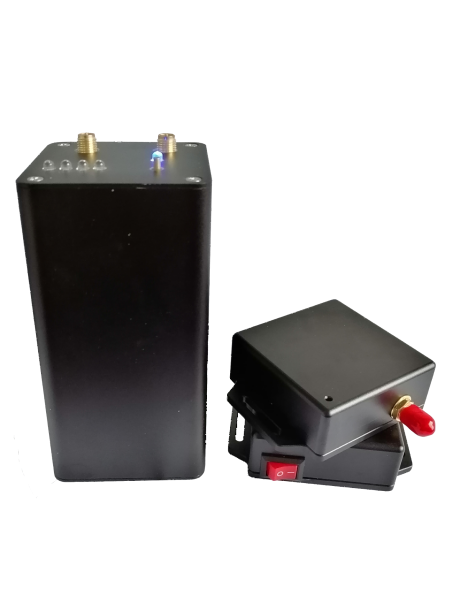

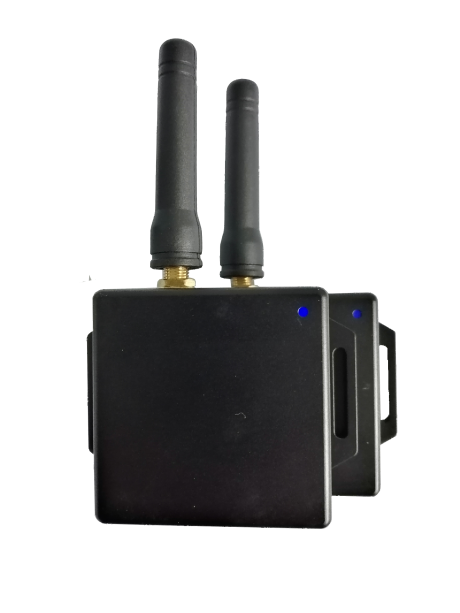

无线索力动测仪 ZYZNL-CTM01
产品主要应用于桥梁成桥斜拉索、吊杆张拉力检测以及其它受拉索道、缆绳等张拉力测试和成桥斜拉索、吊杆索力在线检测。同时，也可以应用于桥梁斜拉索、吊杆安装索力测试和锚索、系泊缆绳张拉力测试。
产品详情
工程实例
1.产品应用
（1）桥梁成桥斜拉索、吊杆张拉力检测；
（2）其它受拉索道、缆绳等张拉力测试；
（3）成桥斜拉索、吊杆索力在线检测；
（4）桥梁斜拉索、吊杆安装索力测试；
（5）锚索、系泊缆绳张拉力测试。
2.产品特点
（1）wifi无线传输；
（2）多点同步测试，索力值实时显示；
（3）节点自动添加，测量误差≤±3%；
（4）滤波分析，波形、频谱图随意切换。
3.主要技术参数
|
参 数 |
指 标 |
参 数 |
指 标 |
|
操作系统 |
Windows |
控制系统 |
本机或远程 |
|
通道数量 |
1反射1接收（可扩展） |
信号传输 |
Wifi无线传输 |
|
传输距离 |
≤120m |
传输速率 |
1 MB/s |
|
测试精度 |
幅度精度≥0.1%，频率精度≥0.1% |
测试范围 |
拉力 10~10000 KN，索长 2~600 m，索径 6~150 mm |
|
测量误差 |
≤ ± 3% |
自振频率 |
DC ~ 60 Hz |
|
通道数量 |
1 ~ 16通道可选 |
供电时间 |
≥10h 1200mAh锂电池 |
|
采样字节 |
1 ~ 63K 可调 |
采样频率 |
10~ 740Hz 9档可调 |
|
测试方式 |
手动/自动 |
输入信号 |
机械振动 |
|
传感器 |
加速度传感器 |
工作温度 |
－10°C ~ 50 °C |
|
工作湿度 |
≤ 90% RH |
主机尺寸/重量 |
68 ×52×21mm/0.15Kg |
4.依据标准
❊动态信号分析仪—JJG 834-2006
❊扭转振动测量仪器技术要求—GB/T 13436-2008
❊城市桥梁工程施工与质量验收规范—CJJ 2-2008
❊公路工程质量检验评定标准—JTG F80/1-2017
