预应力孔道注浆质量检测仪 ZYZSPC-MATS01A
本款产品以冲击弹性波为媒介或以机械反拉作为测试手段，适用于桥梁、边坡各类预应力结构或者构件的孔道灌浆密实度、锚下预应力等质量检测。
产品详情
工程实例
1.产品概述
本款产品以冲击弹性波为媒介或以机械反拉作为测试手段，适用于桥梁、边坡各类预应力结构或者构件的孔道灌浆密实度、锚下预应力等质量检测。
2.产品应用
（1）孔道灌浆密实度：定性检测、定位检测；
（2）混凝土浇筑质量：强度、尺寸；
（3）锚固力值：锚下有效预应力（灌浆前、灌浆后）。
3.性能参数
侧面检测系统
|
参 数 |
指 标 |
参 数 |
指 标 |
|
操作系统 |
Windows |
控制系统 |
本机 |
|
通道数量 |
1接收 |
信号传输 |
Wifi无线传输 |
|
传输距离 |
≤120m |
测试厚度 |
10 ~70 cm |
|
灵 敏 度 |
≤ 10 μV |
供电时间 |
≤36h，8Ah锂电池 |
|
传 感 器 |
加速度，20 K |
输入信号 |
机械振动 |
|
测试精度 |
幅度精度优于0.1%，频率精度优于0.1% |
||
|
测试方式 |
手动/自动/信号触发 |
采样频率 |
125/250/500 KHz、1 MHz |
|
主机重量 |
0.8Kg |
放大增益 |
50~ 92dB 可调 |
|
工作湿度 |
< 90% RH |
工作温度 |
－10°C ~ 50 °C |

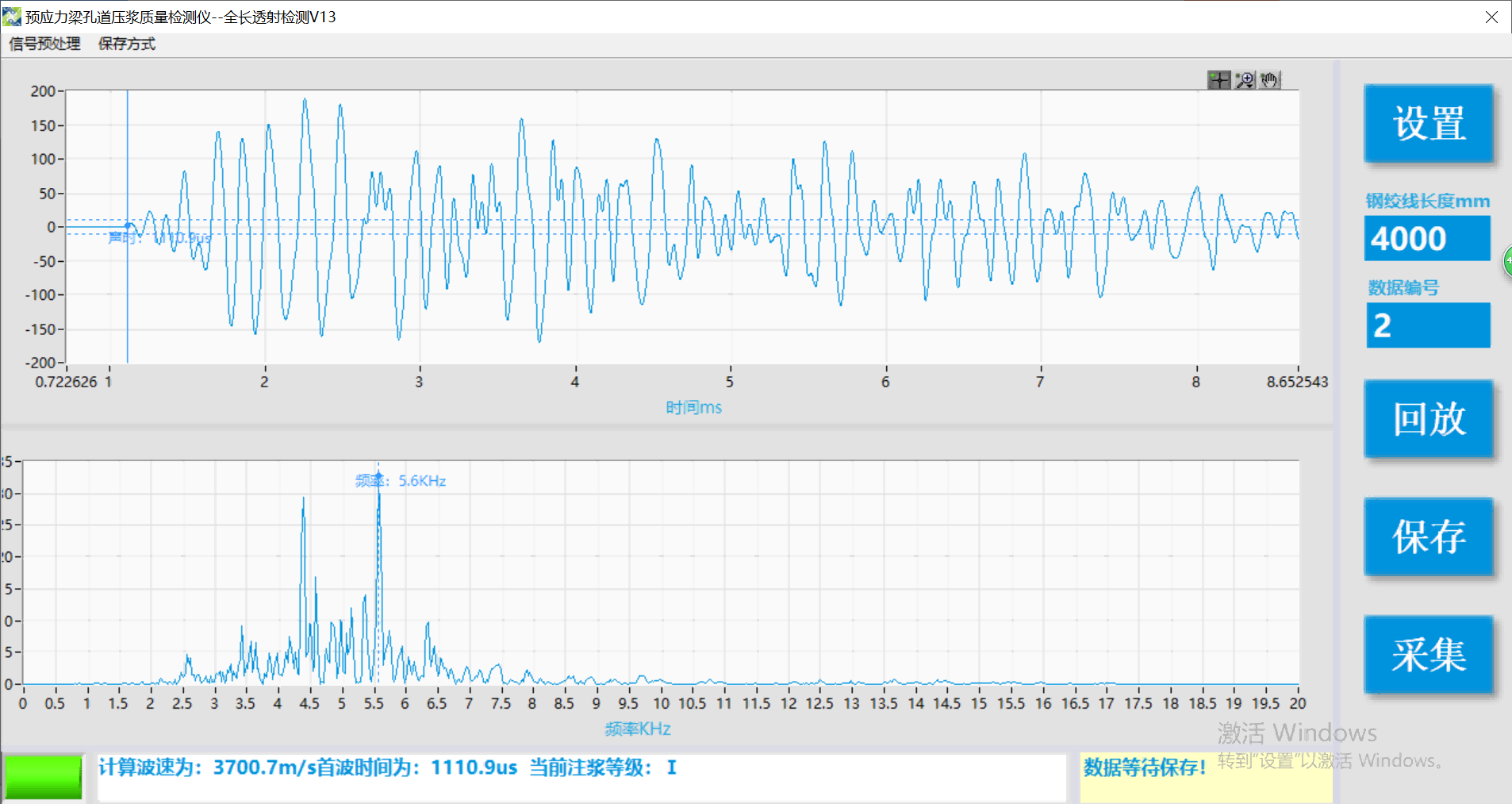

全长透射系统
|
参 数 |
指 标 |
参 数 |
指 标 |
|
操作系统 |
Windows |
控制系统 |
本机/远程 |
|
通道数量 |
1发射1接收 |
信号传输 |
Wifi无线传输 |
|
通信距离 |
≤120m |
同步精度 |
≤ 1 μs |
|
测试长度 |
≤ 160 m |
供电时间 |
≤24h，8Ah锂电池 |
|
传 感 器 |
加速度，1 K |
灵 敏 度 |
≤ 4 μV |
|
发射脉宽 |
1 ~ 250 μs 连续可调 |
采样频率 |
125/250/500 KHz、1 MHz |
|
工作电压 |
最大脉冲电压1000V |
放大增益 |
50~ 92dB 可调 |
|
输 出 力 |
≤ 1000 N |
工作温度 |
－10°C ~ 50 °C |
4.依据标准
❊冲击回波法检测混凝土缺陷技术规程—JGJ/T411-2017
❊公路桥梁预应力孔道压浆密实度冲击弹性波检测指南—T/CHTS 10012-2019
❊桥梁预应力管道注浆密实度检测技术规程—DB13/T 5186-2020
❊公路桥梁锚下有效预应力检测技术规程—T/CECS GJ51-01-2020
❊桥梁预应力孔道密实注浆质量检测技术规程—DB13/T2408-2017
