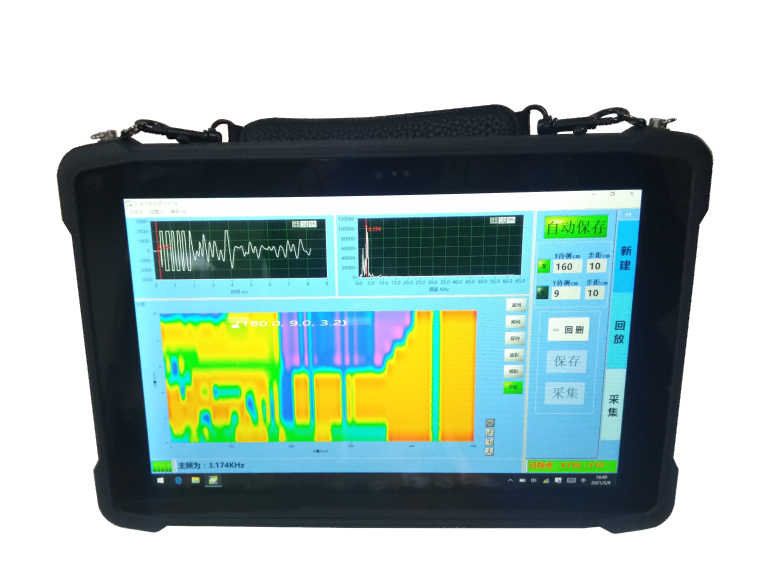

无线冲击回波检测仪 ZYZNL-SW01A
产品主要应用于预应力梁板孔道注浆密实度检测以及混凝土路面、边坡厚度检测。同时，也适用于高速铁路无砟轨道板离缝检测以及大体积混凝土结构内部缺陷检测和套筒灌浆与剪力墙体注浆质量检测。
产品详情
工程实例
1.产品应用
（1）预应力梁板孔道注浆密实度检测；
（2）混凝土路面、边坡厚度检测；
（3）高速铁路无砟轨道板离缝检测；
（4）大体积混凝土结构内部缺陷检测；
（5）套筒灌浆与剪力墙体注浆质量检测。
2.产品特点
（1）wifi无线传输，无线化操作；
（2）实时色谱显示、厚度分布图、缺陷位置实时显示；
（3）熵值分析方法与三维特征值成像。
3.主要性能参数
|
参 数 |
指 标 |
参 数 |
指 标 |
|
操作系统 |
Windows |
控制系统 |
本机或远程 |
|
通道数量 |
1反射1接收（可扩展） |
信号传输 |
Wifi无线传输 |
|
传输距离 |
≤120m |
同步方式 |
无线 |
|
AD精度 |
24位 |
供电时间 |
≥14h，8.0Ah锂电池 |
|
缓存 |
256K |
发射电压 |
≤1000V |
|
发射脉宽 |
1~ 255 μs连续可调 |
激振方式 |
自动/手动 |
|
采样字节 |
1 ~ 20 K |
采样频率 |
125/250/500 KHz、1 MHz |
|
测试厚度 |
10 ~ 60cm |
放大增益 |
50 ~ 92dB共8档可调 |
|
传感器 |
加速度传感器20KHz |
工作温度 |
－10°C ~ 50 °C |
|
工作湿度 |
≤ 90% RH |
主机尺寸/重量 |
200 ×125×50mm/1.3Kg |
4.依据标准
❊装配式住宅建筑检测技术标准—JGJ/T485-2019
❊冲击回波法检测混凝土缺陷技术规程—JGJ/T411-2017
❊冲击回波法检测混凝土厚度和内部缺陷技术规程—DBJ/T13-208-2015
❊桥梁预应力管道注浆密实度检测技术规程—DB 53/T 811-2016
❊Standard Test Method for Measuring the P-Wave Speed and the Thickness of Concrete Plates using the Impact-Echo Method —— ASTM C1383-2015
❊ 水工混凝土建筑物缺陷检测和评估技术规程—DL/T 5251-2010
