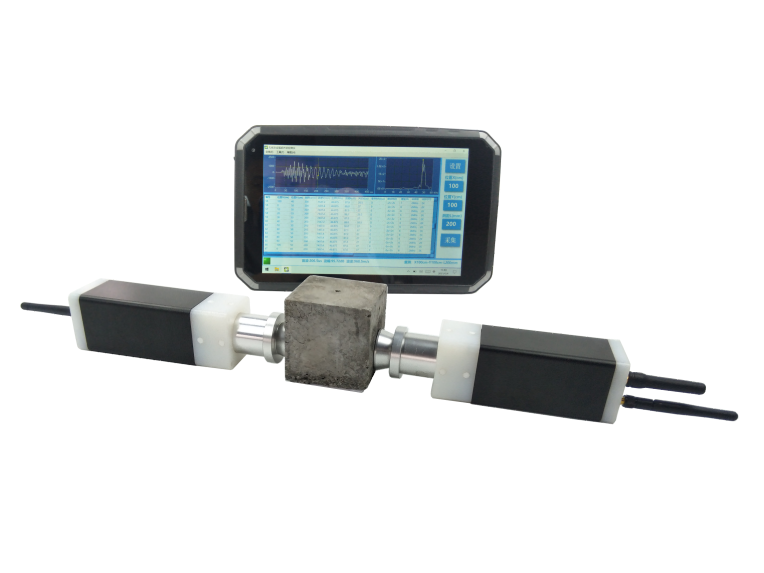

无线非金属超声波检测仪 ZYZFM-UW01
产品主要适用于大型混凝土结构内部缺陷检测以及岩石、石墨等非金属材料波速测试和水下、高空等复杂工况下，混凝土结构内部缺陷检测。
产品详情
工程实例
1.产品应用
（1）大型混凝土结构内部缺陷检测；
（2）岩石、石墨等非金属材料波速测试；
（3）水下、高空等复杂工况下，混凝土结构内部缺陷检测。
2.产品特点
（1）全程无线化操作，发射-接受纳秒级同步精度；
（2）高达40MHz采样频率，频率根据需求可以进行设定；
（3）声时自动智能识别，幅值可以制动调节。
3.主要性能参数
|
参 数 |
指 标 |
参 数 |
指 标 |
|
操作系统 |
Windows |
控制系统 |
本机或远程 |
|
通道数量 |
1反射1接收（可扩展） |
信号传输 |
Wifi无线传输 |
|
传输距离 |
≤120m |
同步方式 |
无线 |
|
同步精度 |
±50ns |
供电时间 |
≥10h，3.8Ah锂电池 |
|
输入信号 |
压电 |
发射电压 |
1000/500/200 V |
|
发射脉宽 |
5 ~ 80 μs连续可调 |
声时精度 |
0.025 μs |
|
采样字节 |
1 ~ 63 K连续可调 |
采样频率 |
200 KHz ~ 40 MHz可调 |
|
接收档位 |
-2 ~ 2 V/-20 ~ 20 V/-200 ~ 200 V |
放大增益 |
0 ~ 42dB 可调 |
|
扩展功能 |
CT三维成像检测 |
工作温度 |
－10°C ~ 50 °C |
|
工作湿度 |
< 90% RH |
主机尺寸/重量 |
52 ×52 ×172 mm/0.8Kg |
4.依据标准
❊超声法检测混凝土缺陷技术规程—CECS 21-2000
❊超声回弹综合法检测混凝土强度技术规程—DB37/T 2361-2013
❊铁路工程结构混凝土强度检测规程—TB 10426-2019
❊岩土工程勘察规范—GB50021-2001
