江苏中云筑智慧运维研究院有限公司

产品展示

您的位置：首页> 产品展示

MEJ超早强快速修复材料

MEJ超早强快速修复水泥基复合材料是一种经混合胶凝体系与增强增韧优化设计、具有独特超早强特性的高性能水泥基复合材料。本材料可设计性强，凝结时间和施工性能可控，且体现出优良的集料悬浮特性、均匀一致性和综合力学性能。

产品详情

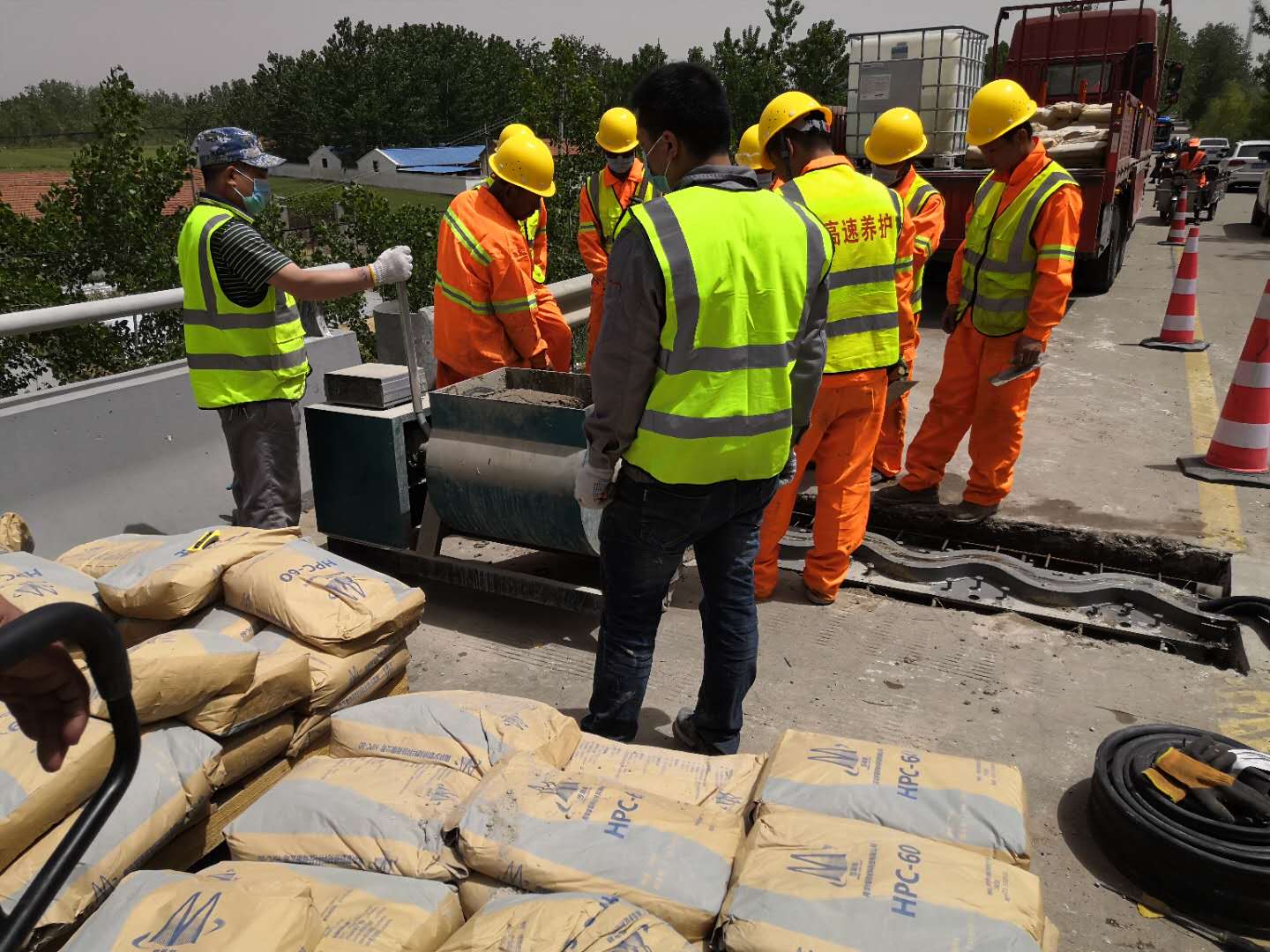

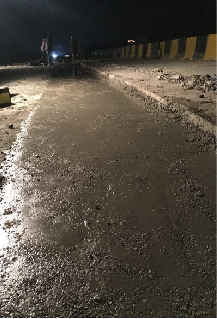

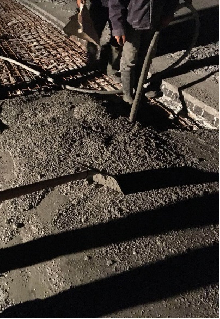

工程实例

　　MEJ超早强快速修复水泥基复合材料是一种经混合胶凝体系与增强增韧优化设计、具有独特超早强特性的高性能水泥基复合材料。本材料可设计性强，凝结时间和施工性能可控，且体现出优良的集料悬浮特性、均匀一致性和综合力学性能。

1.产品特点
　　Ø强度上升速度快且高：3小时强度≥40MPa，弹性模量≥32GPa，可快速完成施工和投入使用；后期强度持续增长，28天强度≥75MPa，弹性模量≥38GPa；
　　Ø粘结强度高：（粘结强度3小时≥2.5MPa，7天≥3.2MPa），与既有混凝土和钢筋的握裹能力强；
　　Ø性能优异：具有优良的韧性、抗冲击性、抗收缩防开裂性能以及抗疲劳性和耐久性能；
　　Ø和易性优异：施工便捷，均匀一致性好。

2.主要用途

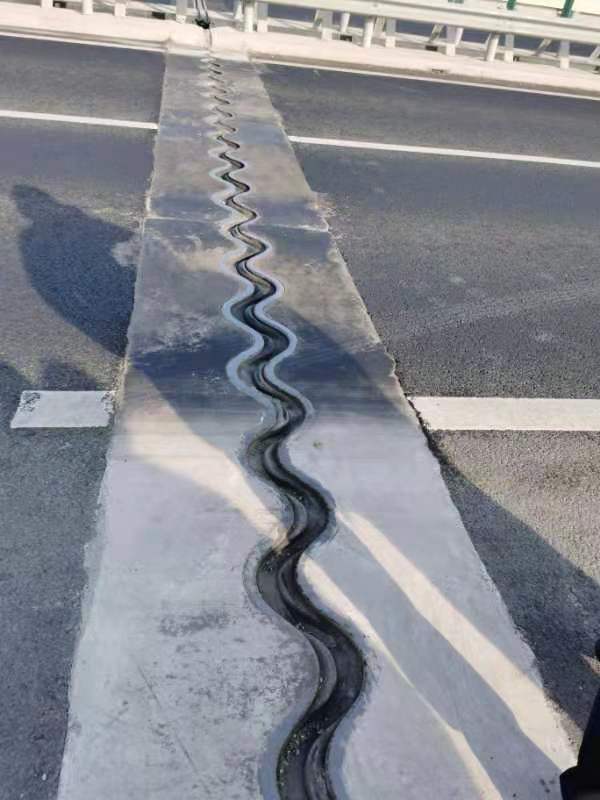

　　Ø 市政道路桥梁伸缩缝快速更换与修复，道路缺陷修补，通常施工1-2小时后可通行；
　　Ø 高速公路桥梁伸缩缝快速更换与修复，路面抢修，通常施工3-4小时后可通行；
　　Ø 隧道、机场公路等工程结构的快速修复与补强。

3.性能指标

参数		单位	指标
扩展度	初始	mm	450~600
扩展度	0.5h	mm	≥400
凝结时间	初凝	min	20~35
凝结时间	终凝	min	30~45

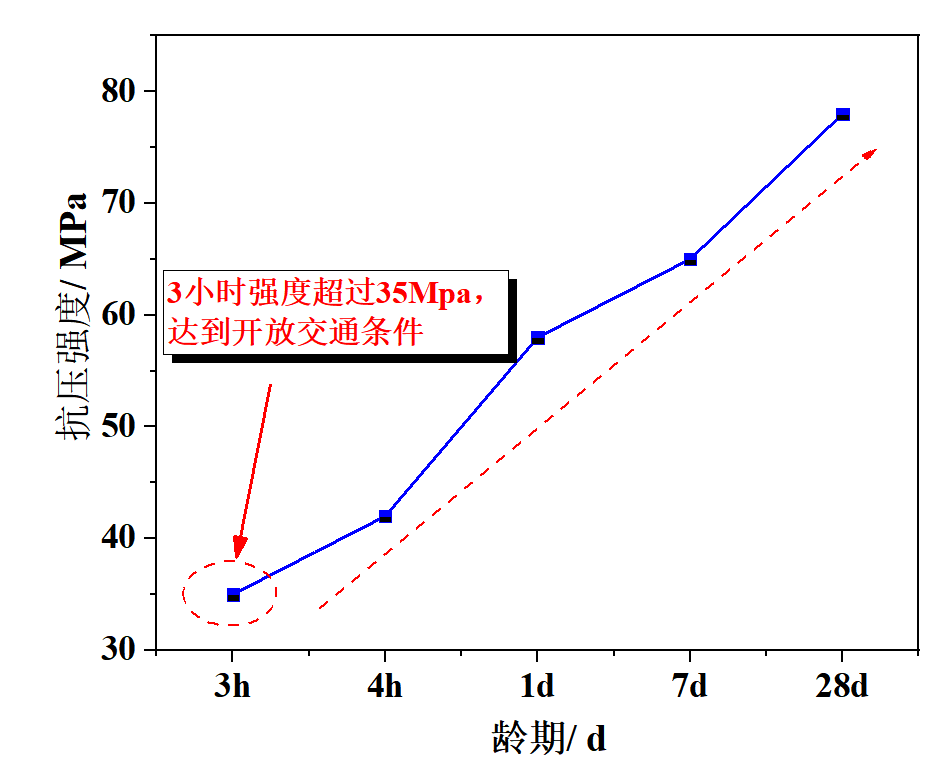

抗压强度	3h	MPa	41~45
	1d		50~55
	7d		60~65
	28d		≥70
弹性模量	3h	GPa	32
	1d		34
	7d		≥37
	28d		≥38
粘结强度	3h	MPa	≥2.5
粘结强度	7d	MPa	≥3.2
抗冻等级	/		F250
