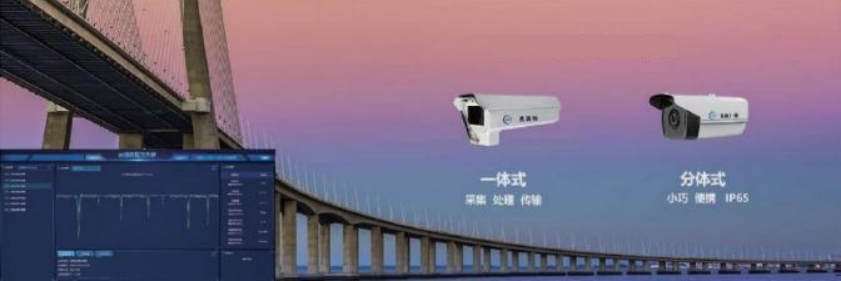

长期视频位移检测系统 ZYZ-LM

长期视频挠度检测系统ZYZ-LM是将国际领先的数字图像相关(DIC) 技术和物联网技术相结合,单一传感器即可实现对多点位移的同步实时监测和预警。适用于桥梁、隧道、大坝、护坡、山体以及建筑物等结构位移的长期监测和预警。

产品详情

工程实例

1.产品概述

长期视频挠度检测系统ZYZ-LM是将国际领先的数字图像相关(DIC) 技术和物联网技术相结合,单一传感器即可实现对多点位移的同步实时监测和预警。适用于桥梁、隧道、大坝、护坡、山体以及建筑物等结构位移的长期监测和预警。

2.产品特点

（1）采用自主开发、国际领先的数字图像相关(DIC) 算法；

（2）能够高精度实时同步监测多个目标点的两维位移；

（3）超大的视野范围,测量距离10m时的正视范围可达14mX10m；

（4）搭载全新一代机器视觉处理芯及科学级高分辨率相机,更能从容应对更加恶劣的现场环境；

（5）采用物联网通讯技术,实现监测数据的远程、可靠传输,并且通讯资费低；

（6）具备上电自启动功能,自行启动测量程序,无需人员干预,并根据断电前的测量数据继续测量；

（7）独特的光路放大系统与恒流驱动的红外LED标志点,与基点算法相结合,使温漂、阳光变化、架设位置振动等其他干扰无可畏惧。

3.主要技术参数

参数	指标
分辨率	0.01 Pix
测量范围	14m×10m(距离10m时)
测量波段	近红外850nm
测量距离	0.1-500m
采样频率	30Hz(传感器) 高频可定制
监测点数	任意设定，可见即可测
供电方式	市电AC220V/太阳能
功耗	图像传感器功耗(3W) 标靶功耗(4.5W)
数据传输	网关,DTU,RS485

测量精度：

监测距离位移范围测量精度

10m 1～50mm ±0.1mm

50m 1～50mm ±0.5mm

300m 1～50mm ±5mm

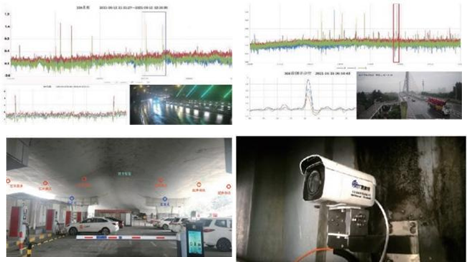

深圳市光明区地质灾害点专业监测,主要设计桥梁、隧道、边坡三个大类的重点监测.本项目属于光明区首批试点工程项目,SMT-M视频位移计构成整套系统的位移监测部分,采用一拖四的方式同步实时监测32个测点的位移变化情况。

仪器布设与测点安装位置示意图

相机安装示意图红外靶标安装示意图图像处理模块安装图

锡市蓉湖大桥是京杭大运河无锡段第9座大桥,位于新老运河交叉口.作为无锡交通路网的主骨架通道,采用 SMT-M视频位移计构成整套系统的位移监测部分.本次方案采用一拖二(一台控制器+两台位移计) 的方式,20Hz同步实时监测上下行跨中断面六个测点的动态位移变化情况,通过TCP/IP实时网络传输至服务器端;当有重载车辆经过且超过阈值,服务器下发抓拍指令,通过在行车向后端布设的监控相机实时抓拍车辆信息,并实时上传至主服务器。
